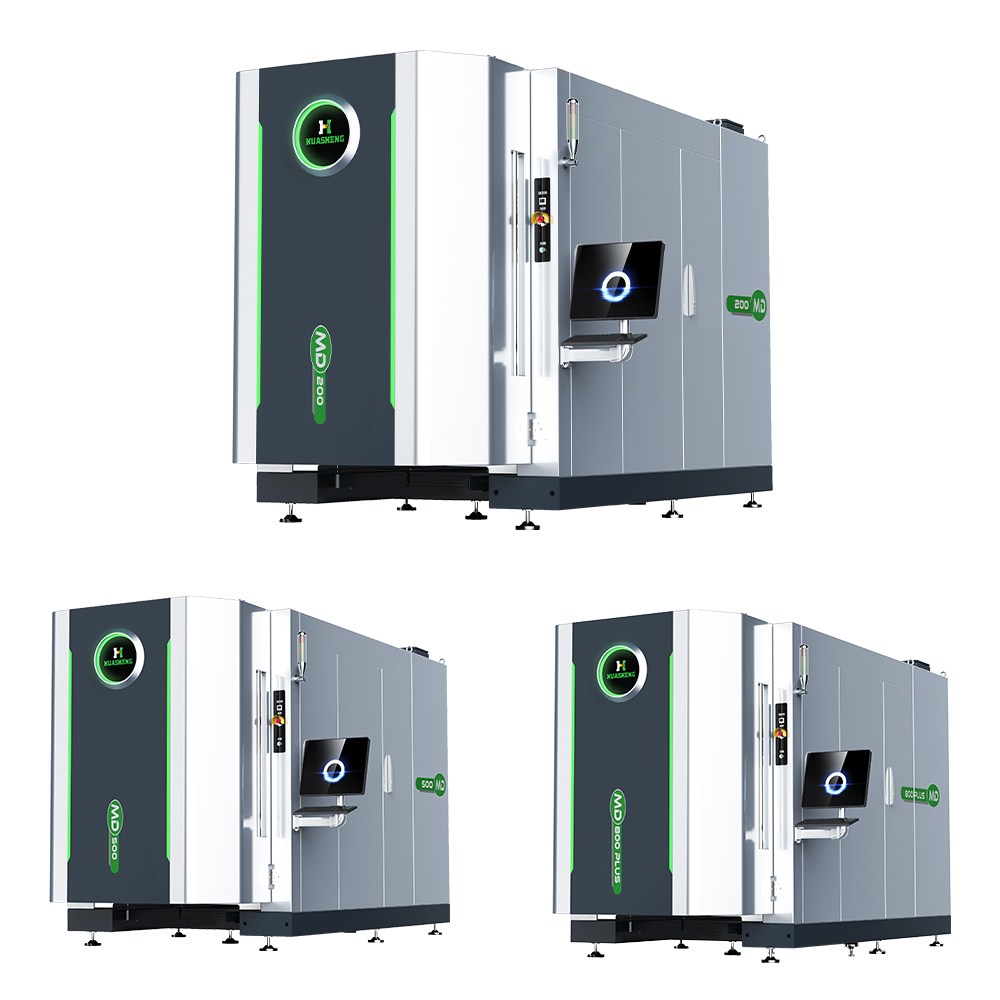

MD 시리즈 아크 PVD 코팅기
높은 증착 속도
아크 스팟의 전류 밀도는 10¹²A/m²에 달하고, 에너지 밀도는 10¹³W/m²에 이릅니다. 이러한 높은 에너지 밀도는 아크 스팟에서 표적 물질이 고체 상태에서 금속 증기 플라즈마로 변환되는 직접적인 원인이 됩니다.
높은 이온화율
아크 방전은 음극 증발원과 쉘 사이에서 발생하고, 글로우 방전은 공작물 바닥과 쉘 사이에서 발생하여 음극 타겟을 증발 및 이온화시키는데, 일반적으로 최대 60~80%까지 발생합니다.
효율적이고 편리함
완전 자동 코팅 시스템은 효율적이고 신뢰할 수 있으며, 하루 4~5회 배치 생산이 가능하고, 이력 기록, 공정 레시피 저장, 오프라인 편집, 이상 경보 및 터치스크린 조작 기능을 갖추고 있습니다.
높은 충격 저항성
이 필름은 적당한 경도, 필름 접착력, 높은 강성 및 우수한 충격 저항성을 가지고 있어 거친 가공에 적합합니다.
-
빠른 납품 능력 (최단 생산 공정 확보) - 개별 맞춤 제작
- 높은 안정성 (10년 이상의 생산 경험)
가공물:
42CrMo (38-42HRC)
GB：42CrMo
ASME: 4140
JIS：SCM440
절삭 데이터: 맹공 드릴링
절삭 속도 Vc = 70m/min
공급 Fn = 0.15mm/r
냉각 방식: 외부 냉각, 에멀젼

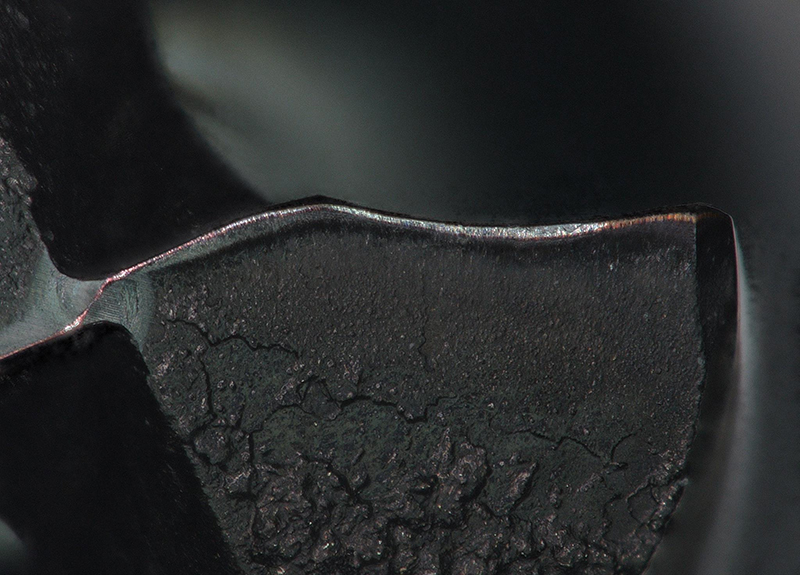

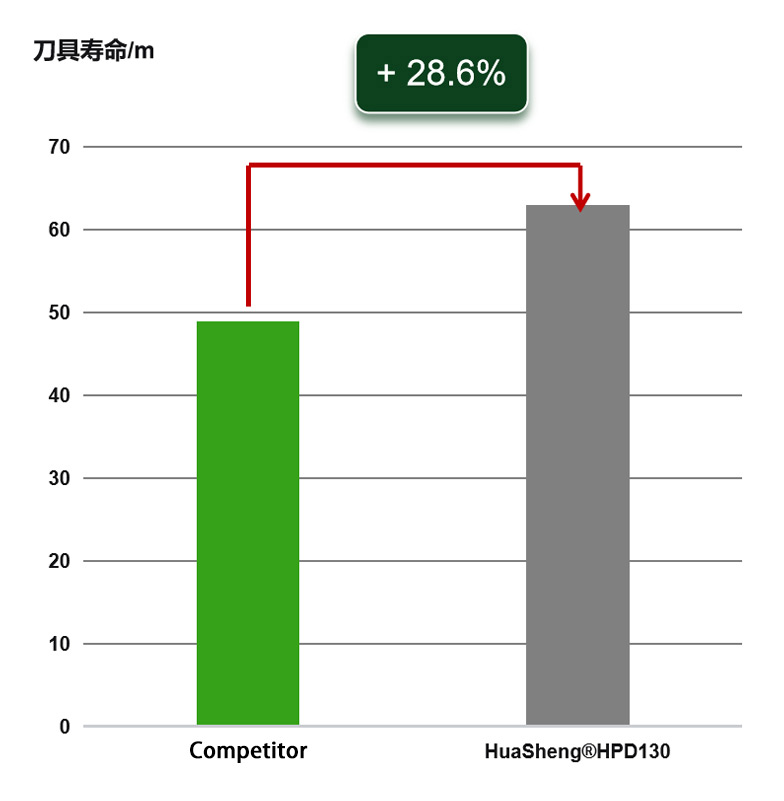

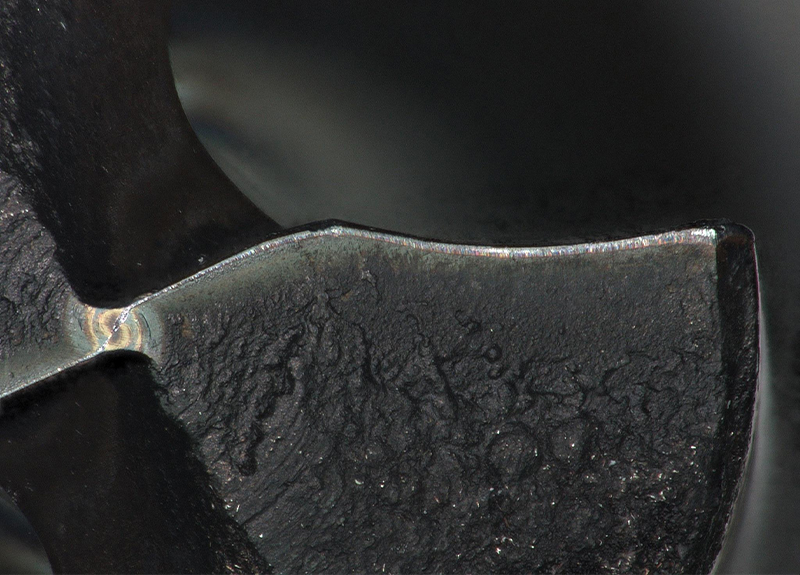

시험 결과:
화성(HUASHENG)의 HPD130 코팅 공구는 63미터의 절삭 수명을 달성할 수 있습니다.
경쟁사 제품의 코팅된 공구는 49미터의 절삭 수명을 제공합니다.
절삭 수명이 28.6% 향상되었습니다.

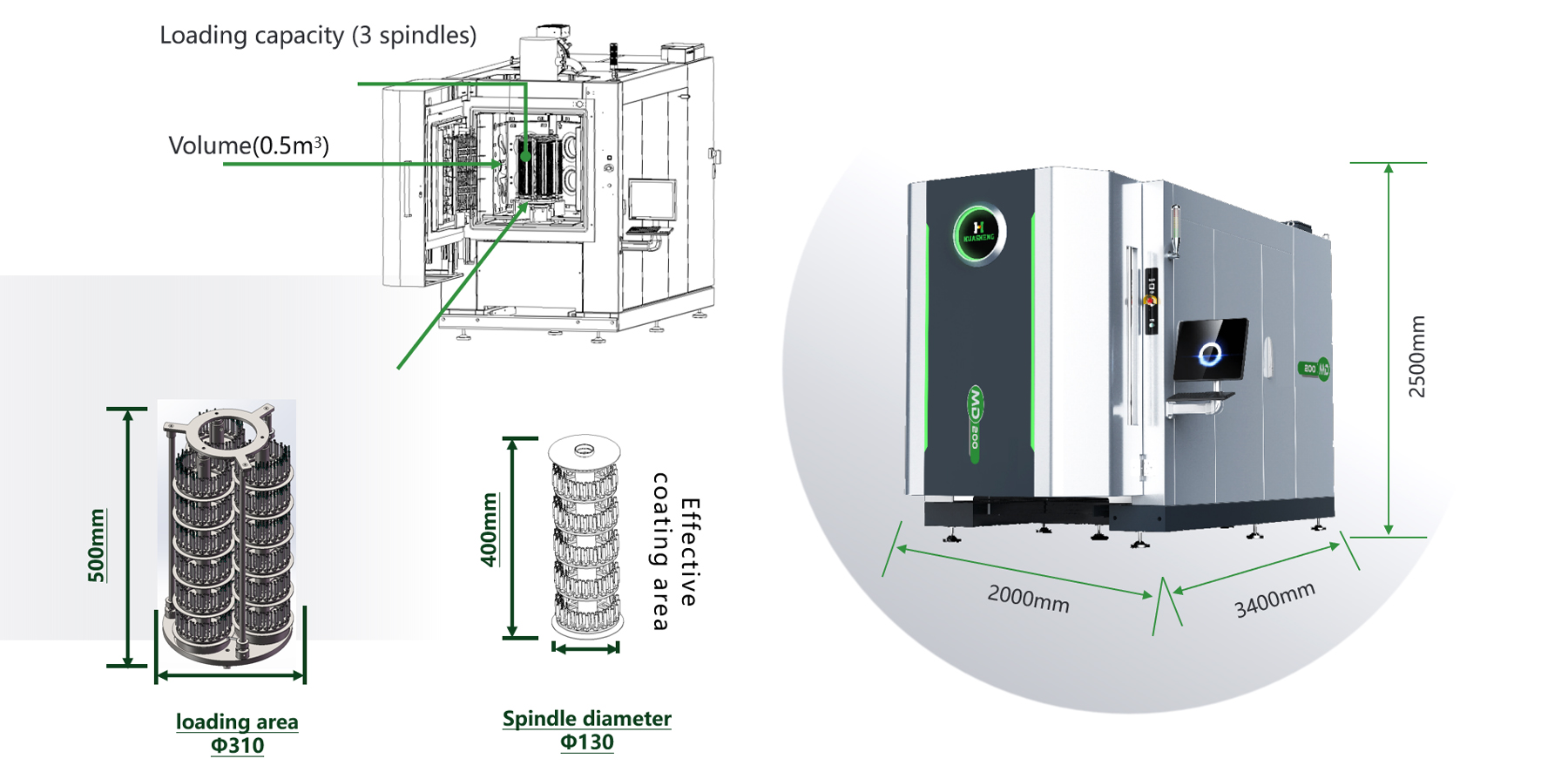

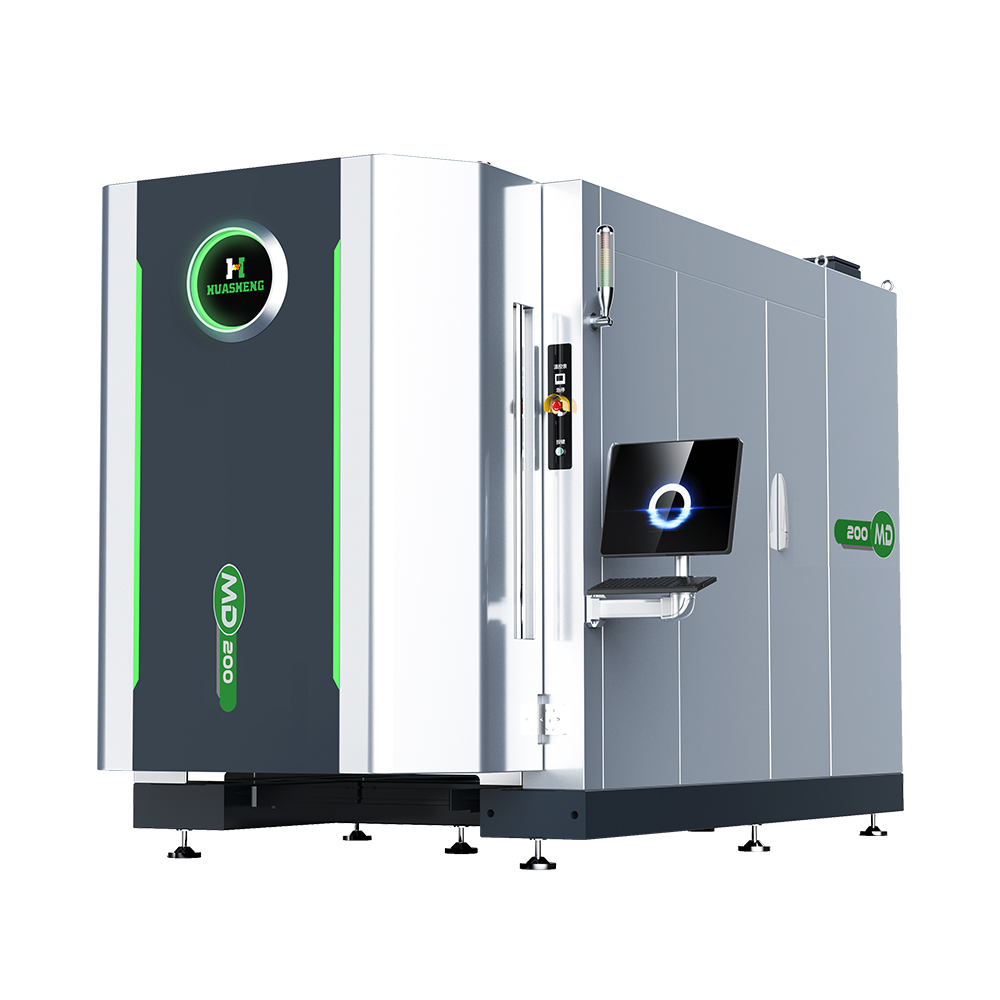

| 모델 | MD200 |
| 코팅 기술 | 아크 이온 도금 |
| 에칭 | 습식 측면 열 필라멘트 에칭 |
| 아크 소스 | 4 |
| 장비 크기(mm) | 길이*너비*높이: 3400*2000*2500 |
| 부피(m³) | 0.5 |
| 유효 코팅 면적(mm) | F310*400 |
| 최대 작동 온도(℃) | 500 |
| 전력(kW) | 120 |
| 수용 능력(나무의 수) | 3 |
| 삽입 부하(APMT1135) | 3600개 |
| 엔드밀 적재량 (D4*50L) | 1000개 |
| 최대 적재 중량(KG) | 200 |
| 스핀들 직경(mm) | F130 |
| 처리 시간(시간) | 금: 6~8 |

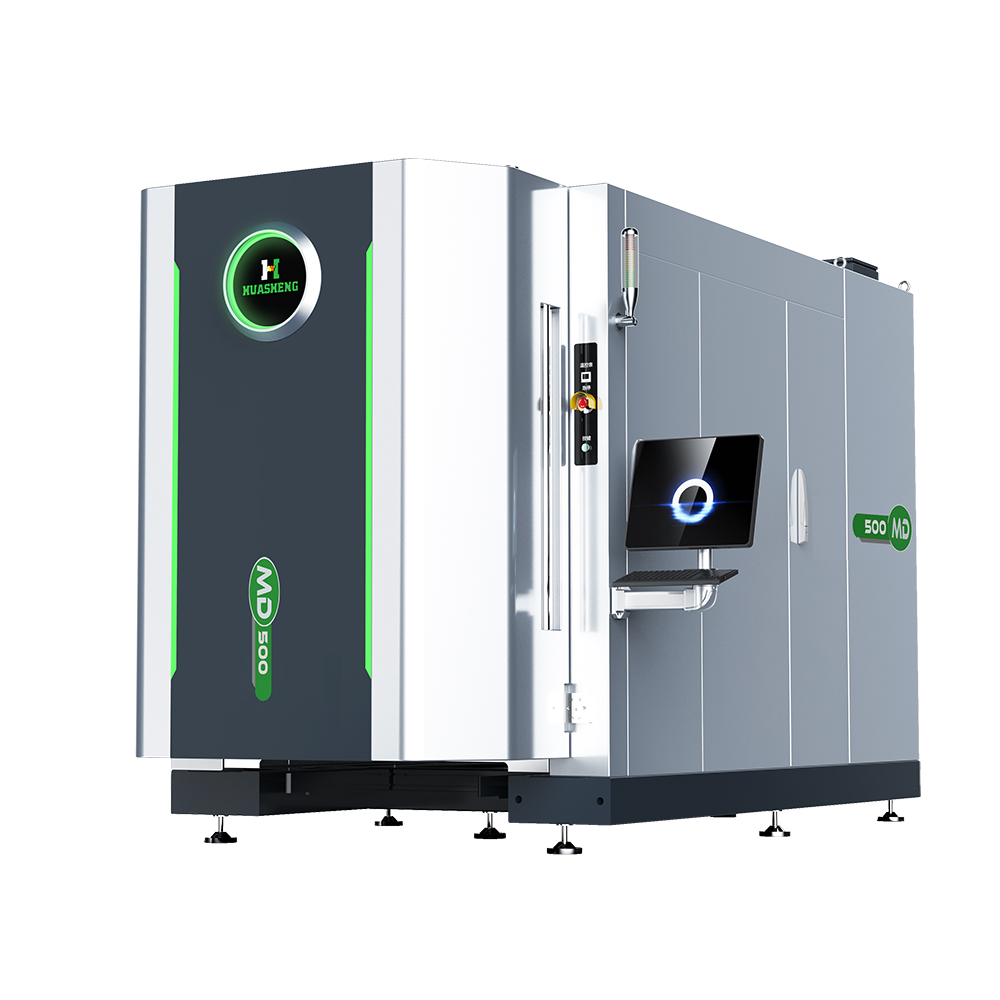

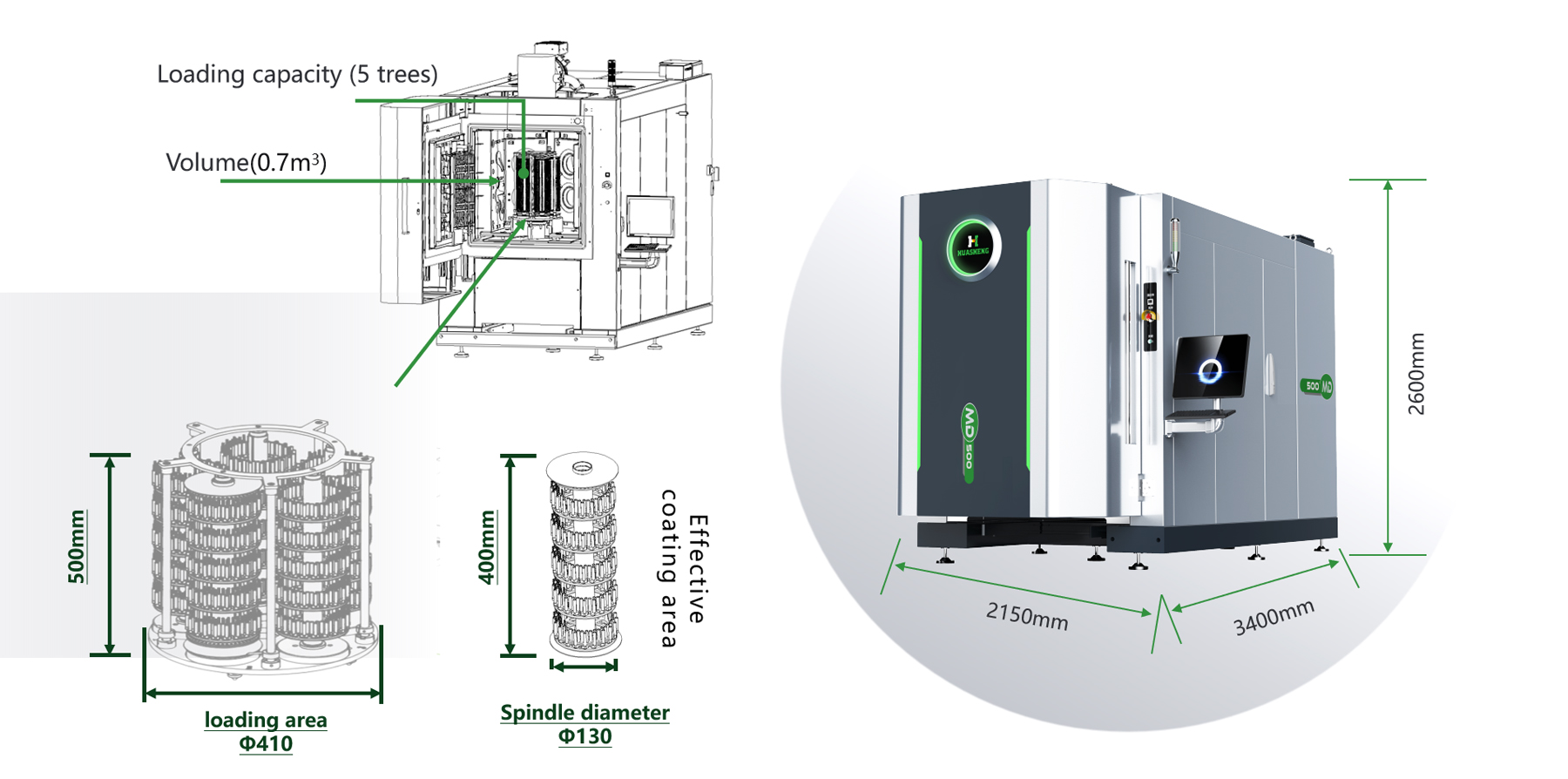

| 모델 | MD500 |
| 코팅 기술 | 아크 이온 도금 |
| 에칭 | 습식 측면 열 필라멘트 에칭 |
| 아크 소스 | 6 |
| 장비 크기(mm) | 길이*너비*높이: 3400*2150*2500 |
| 부피(m³) | 0.7 |
| 유효 코팅 면적(mm) | Ф410*400 |
| 최대 작동 온도(℃) | 600 |
| 전력(kW) | 150 |
| 수용 능력(나무의 수) | 5 |
| 삽입 부하(APMT1135) | 6000개 |
| 엔드밀 적재량 (D4*50L) | 1800개 |
| 최대 적재 중량(KG) | 300 |
| 스핀들 직경(mm) | F130 |
| 처리 시간(시간) | 금: 6~8 |

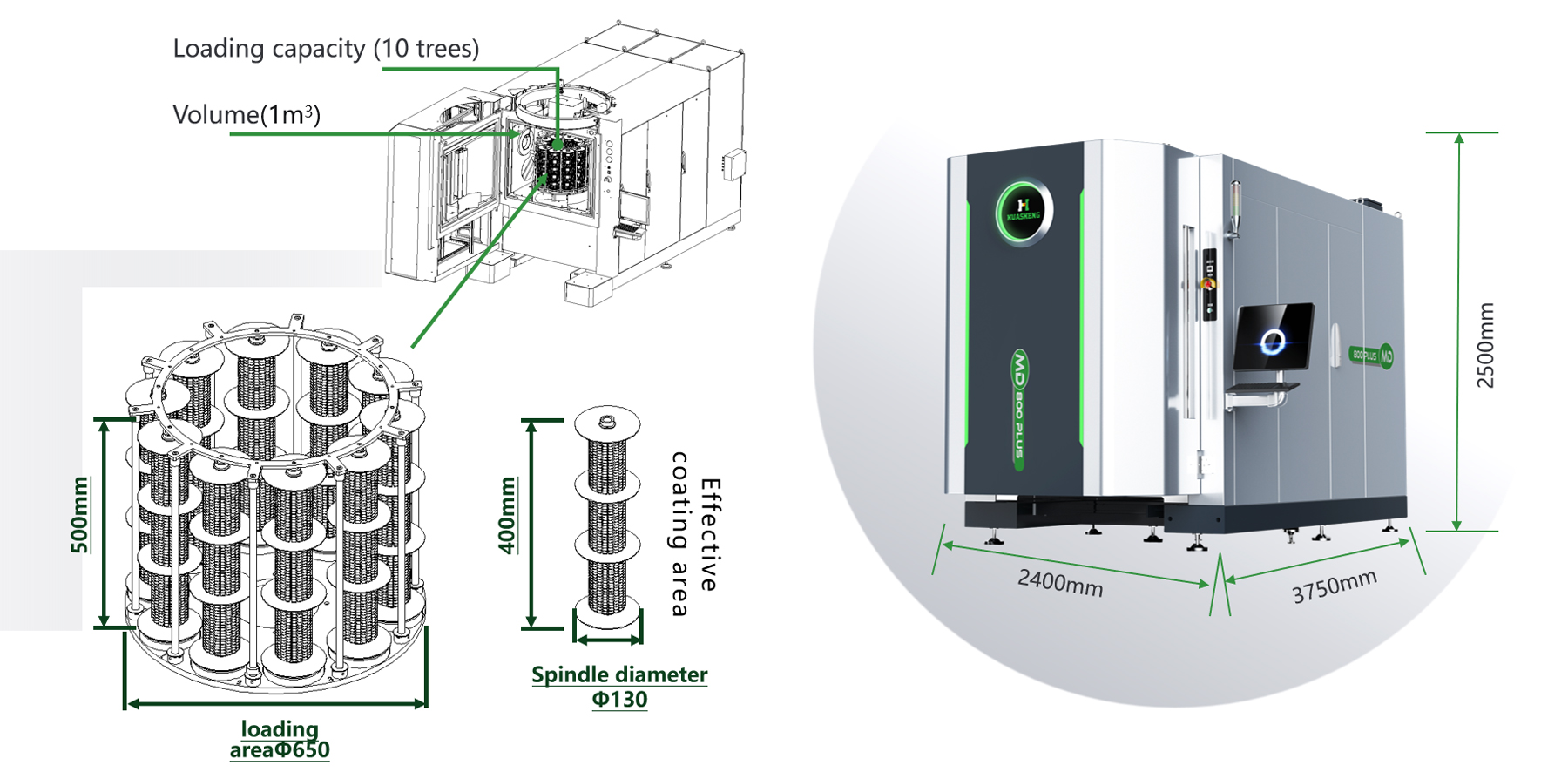

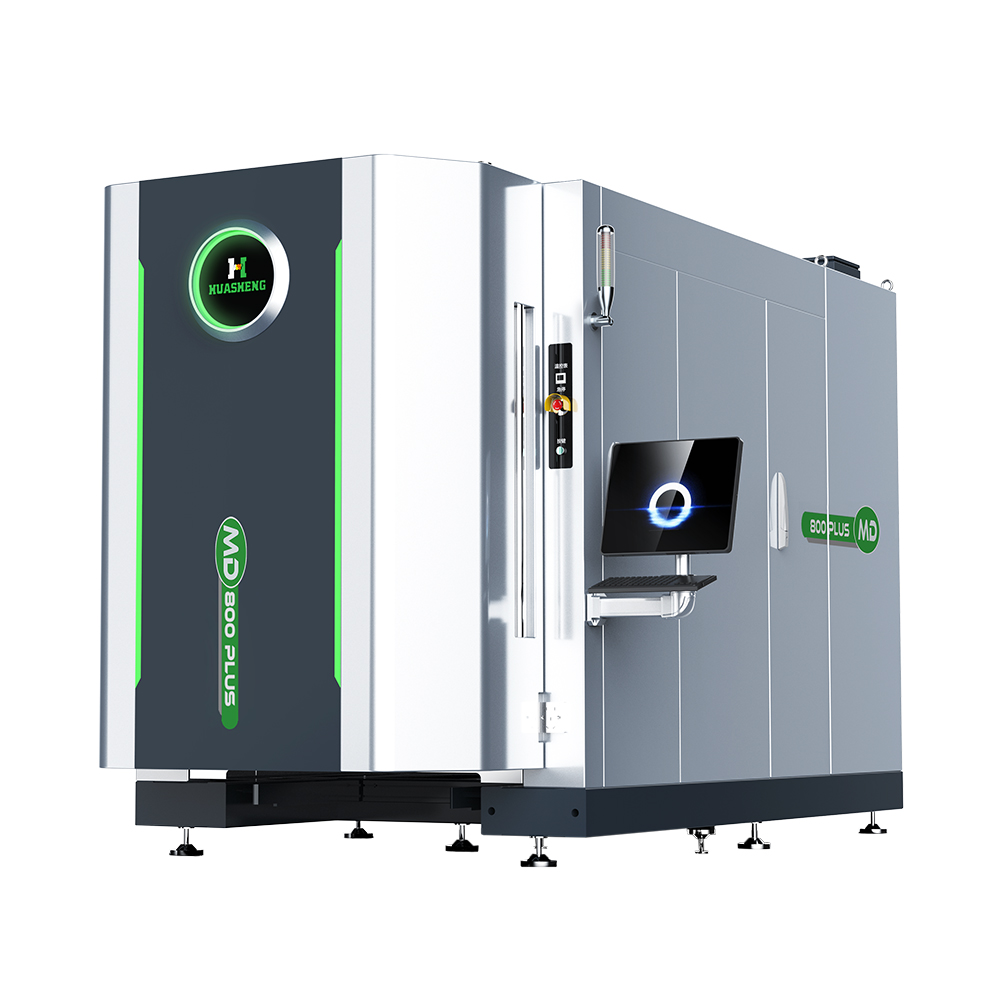

| 모델 | MD800 플러스 |
| 코팅 기술 | 아크 이온 도금 |
| 에칭 | 습식 측면 열 필라멘트 에칭 |
| 아크 소스 | 8 |
| 장비 크기(mm) | 길이*너비*높이: 3750*2400*2500 |
| 부피(m³) | 1 |
| 유효 코팅 면적(mm) | Ф650*400 |
| 최대 작동 온도(℃) | 600 |
| 전력(kW) | 200 |
| 수용 능력(나무의 수) | 10 |
| 삽입 부하(APMT1135) | 12000개 |
| 엔드밀 적재량 (D4*50L) | 3600개 |
| 최대 적재 중량(KG) | 500 |
| 스핀들 직경(mm) | F130 |
| 처리 시간(시간) | 금: 6~8 |
